TECNOLOGÍAS: Tecnología de los ordenadores

Nuevo software para crear superficies 3D de manera rápida y económica

  • Facebook
  • Delicious
  • Meneame
  • Arroba

Una herramienta de diseño computacional, creada por investigadores de la Universidad Rey Juan Carlos en colaboración con Disney Research Zurich, basada en un software de diseño inteligente, promete crear superficies 3D a través de un proceso mucho más eficiente. Este sistema solo requiere de una impresora 3D básica, un trozo de tela elástica y apenas 20 minutos de tiempo.

Más información sobre:
software
3D
física
estructura
impresión

SINC | | 20 septiembre 2017 08:10

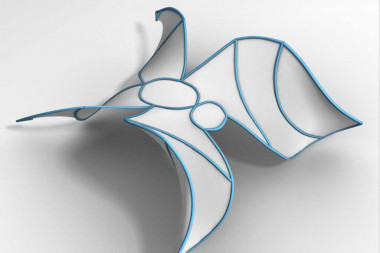

<p>Prototipo físico de elemento decorativo (flores) flexibles / URJC, Disney Research</p>

Prototipo físico de elemento decorativo (flores) flexibles / URJC, Disney Research

La impresión 3D ha simplificado de forma notable la manufactura de gran cantidad de objetos, aunque hasta ahora la creación de superficies curvas suaves todavía requería un proceso costoso, tanto temporal como económicamente. El nuevo software, presentado recientemente por el equipo de investigación en la conferencia ACM SIGGRAPH 2017 (Los Angeles, California), genera estructuras de curvas planas que son directamente impresas sobre tela elástica estirada. Cuando la tela es liberada se contrae y deforma la estructura, haciendo que se despliegue en una forma tridimensional compleja.

Los investigadores denominan estas creaciones ‘Superficies Kirchhoff-Plateau’, en referencia a las raíces físicas y matemáticas de este problema de diseño que se remontan a finales del siglo XVIII. “Usando nuestra herramienta de diseño, la creación de Superficies Kirchhoff-Plateau solo requiere una impresora 3D básica, un trozo de tela elástica y apenas 20 minutos de tiempo”, afirma Bernhard Thomaszewski, profesor asistente en la Universidad de Montreal y anteriormente investigador en Disney Research Zurich.

El nuevo software genera estructuras de curvas planas que son directamente impresas sobre tela elástica estirada

La idea original de este trabajo está basada en los diseños conceptuales creados por el diseñador suizo Christophe Guberan y sus compañeros del Self-Assembly Lab en el Instituto Tecnológico de Massachusetts (MIT, por sus siglas en inglés), quienes en 2015 comenzaron a realizar experimentos con este proceso de fabricación.

“Durante nuestras pruebas iniciales, nos dimos cuenta de que era increíblemente difícil diseñar manualmente estructuras planas que dieran lugar a formas 3D deseadas”, explica Miguel Otaduy, profesor asociado de la URJC. “Para crear dichas superficies una herramienta de diseño debería tener en cuenta el fenómeno físico subyacente”, añade el investigador.

“Nuestra ambición era la creación de un software que hiciera accesible el diseño de Superficies Kirchhoff-Plateau incluso a los usuarios menos experimentados”, destaca Jesús Pérez, estudiante de doctorado en la URJC y autor principal del artículo. “Por esa razón, no era suficiente con predecir la forma en 3D para una estructura plana dada, sino que la herramienta ajustara automáticamente el diseño, de forma que aproximara lo mejor posible una figura objetivo especificada por el usuario”.

Para conseguir este objetivo, el equipo ha desarrollado un enfoque guiado por el usuario y asistido por computador que combina algoritmos de simulación y optimización en una interfaz de diseño flexible. Este hecho se ilustra con la variedad de prototipos físicos que acompañan a la publicación que incluyen máscaras, disfraces, vehículos conceptuales, o elementos decorativos como flores y mariposas flexibles.

Referencia bibliográfica:

Jesús Pérez, Miguel A. Otaduy, and Bernhard Thomaszewski. 2017. Computational design and automated fabrication of kirchhoff-plateau surfaces. ACM Trans. Graph. 36, 4, Article 62 (July 2017). http://www-labs.iro.umontreal.ca/~bernhard/Projects/KPS/KPS.html

Zona geográfica: España
Fuente: Universidad Rey Juan Carlos
