Un escenario virtual 3D para entrenar a robots ‘sabuesos’ de gases

  • Facebook
  • Delicious
  • Meneame
  • Arroba

Investigadores de la Universidad de Málaga han diseñado un entorno virtual para visualizar las operaciones de robots olfativos que detectan escapes de gases y ver como estos fluidos se dispersan. Así se recrean las condiciones reales de espacios cerrados, como oficinas, y se puede planificar la actuación de estos dispositivos robóticos.

Más información sobre:
robot
olfato
simulador
gas
dispersión

Fundación Descubre | | 06 julio 2017 09:51

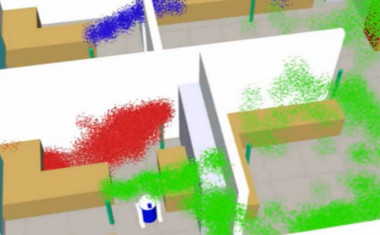

<p>El dispositivo fusiona los simuladores robóticos con los de fluidos. / Fundación Descubre </p>

El dispositivo fusiona los simuladores robóticos con los de fluidos. / Fundación Descubre

Investigadores del grupo MAPIR de la Universidad de Málaga, en colaboración con la Universidad sueca de Örebro, han diseñado un simulador 3D de pruebas para robots olfativos detectores de gases. La plataforma permite recrear entornos reales como una oficina para visualizar los movimientos de la plataforma robótica y la evolución de la emanación de manera conjunta.

Los robots olfativos son dispositivos móviles que incluyen sensores como cámaras y láseres a los que se suman una ‘nariz electrónica’, es decir, un sistema para detectar y analizar la composición química del aire que lo rodea. Además incorporan un anemómetro para medir la dirección que sigue esa masa gaseosa. Esas herramientas le permiten acometer tres tareas: distinguir cual es el gas, generar un mapa para estimar cómo se ha distribuido y buscar la fuente de emisión.

Los robots olfativos incluyen sensores, como cámaras y láseres, y una ‘nariz electrónica’ para detectar escapes de gases

No obstante, la dificultad al trabajar con estas plataformas es comprobar si cumplen con su función, ante la imposibilidad de ver la dispersión del gas. El simulador ideado por los expertos malagueños responde a este obstáculo. “Es complicada la experimentación con robots de detección de gases, ya que no tenemos un sistema para ver cómo evoluciona la masa del gas emitido. Para desarrollar plataformas con capacidad olfativa es necesario que emulen las condiciones reales”, explica el investigador Javier Monroy, uno de los autores del estudio, publicado en la revista Sensors.

La novedad del simulador estriba en la posibilidad de fusionar en una misma aplicación la actividad del robot y cómo se dispersa el gas, permitiendo con ello simular la respuesta de los sensores que porta el dispositivo robótico de forma precisa. A esto se suman otras ventajas como su diseño 3D, que aumenta el realismo y su implementación sobre la plataforma robótica ROS, la más extendida entre los desarrolladores.

Matemáticas y viento

El simulador está basado en algoritmos matemáticos. Por un lado, incorpora teoría de dinámica de fluidos para la estimación de las condiciones del viento en un entorno en tres dimensiones. Sobre éste, los expertos utilizan teoría de filamentos para emular la dispersión de los gases. “Con esta combinación obtenemos las condiciones de viento y el estado de la dispersión de los gases, para cualquier fuente de emisión a considerar en el entorno”, apunta Monroy.

La novedad del simulador es fusionar en una misma aplicación la actividad del robot y cómo se dispersa el gas

Para evaluar la exactitud del simulador, los expertos comparan los modelos matemáticos con datos reales obtenidos en diversas pruebas en un túnel del viento. “Comparamos la dispersión real en el entorno y la de nuestro sistema. Así hacemos la medición cuantitativa y cualitativa”, relata.

Una de la ventajas del simulador propuesto es su versatilidad da la hora de recrear desde entornos simples, como es el caso de una habitación vacía donde los gases se dispersan en forma pluma, hasta otros más complejos y más realistas, como una oficina con distintas estancias y mobiliario. “Los obstáculos presentes no solo condicionan cómo el robot puede moverse en el entorno, afectan a la forma de dispersión de los gases. Por ello, cuantos más detalles se introduzcan en el simulador, más realistas serán los datos obtenidos”, explica.

Los robots desarrollados por los expertos malagueños incorporan diferentes sensores, entre los que se encuentra la nariz electrónica, un dispositivo de olfato artificial que permite distinguir y reconocer diferentes gases, así como sus concentraciones. Esta tecnología le permite evaluar mezclas de gases, vapores y olores, con lo que resulta de gran interés para la industria química, catas olfativas y la industria de fabricación de componentes que necesiten ciclos rápidos de mediciones. En este contexto, el grupo de investigación MAPIR cuenta con varias patentes de narices adaptadas a su uso con robots móviles.

Según Monroy, la evolución de este tipo de plataforma pasa por incorporar sensores químicos que permanezcan estables en el tiempo, una de las principales limitaciones en la actualidad. En este sentido, apunta ya varios ámbitos de aplicación, como la monitorización de la polución ambiental en ciudades. “También en empresas que trabajen con sustancias químicas peligrosas como sistema de alerta para detectar escapes sin que se produzcan consecuencias en los trabajadores”, apunta el experto.

El simulador 3D para robots olfativos en entornos reales ha contado con la financiación de la consejería de Economía y Conocimiento de la Junta de Andalucía, la Comisión Europea y la  Swedish Knowledge Foundation (KK-stiftelsen, en Suecia).

Referencia bibliográfica:

Monroy. J;  Hernandez-Bennets V; Fan H.; Lilienthal A.; Gonzalez-Jimenez J. ‘GADEN: A 3D Gas Dispersion Simulator for Mobile Robot Olfaction in Realistic Environments’.  Sensors. 2017 Jun 23;1 7(7). pii: E1479. doi: 10.3390/s17071479.
