Un sistema reduce el consumo en calefacción usando parafina en vez de agua

El 40% del consumo total de energía en Europa se produce en los edificios, por lo que reducir dicho consumo cobra una importancia cada vez mayor. La integración de las energías renovables en el abastecimiento energético de los edificios es un paso para avanzar hacia este objetivo. El grupo de investigación de la UPV/EHU ENEDI ha desarrollado un dispositivo modular basado en parafinas que permite el almacenamiento de energía térmica reduciendo el volumen total del sistema en un 50% con respecto al almacenamiento con agua, tradicionalmente utilizado en edificación.

Según explican los autores, el almacenamiento de energía térmica es una estrategia habitual de los sistemas de producción de energía en los que el periodo de producción y consumo de esta no coinciden. Ocurre, por ejemplo, en la producción de agua caliente mediante paneles solares térmicos, donde el agua caliente se produce durante las horas de sol, en las que su demanda es menor, y también en los casos de cogeneración residencial, donde el calor y la electricidad se generan simultáneamente, pero no así la demanda.

En ambos casos, el almacenamiento del calor permite desvincular la producción de la demanda, flexibilizando la integración de dichas tecnologías en los edificios, donde es habitual que los periodos de producción de energía no coincidan con los de su consumo.

Tradicionalmente se han empleado tanques de agua para almacenar el calor. “Funcionan bien –explica Álvaro Campos, investigador del proyecto–, y el agua es barata, pero se requieren grandes volúmenes para conseguir un almacenamiento significativo de calor, lo que limita su integración en las viviendas, donde la disponibilidad de espacio es muy reducida”.

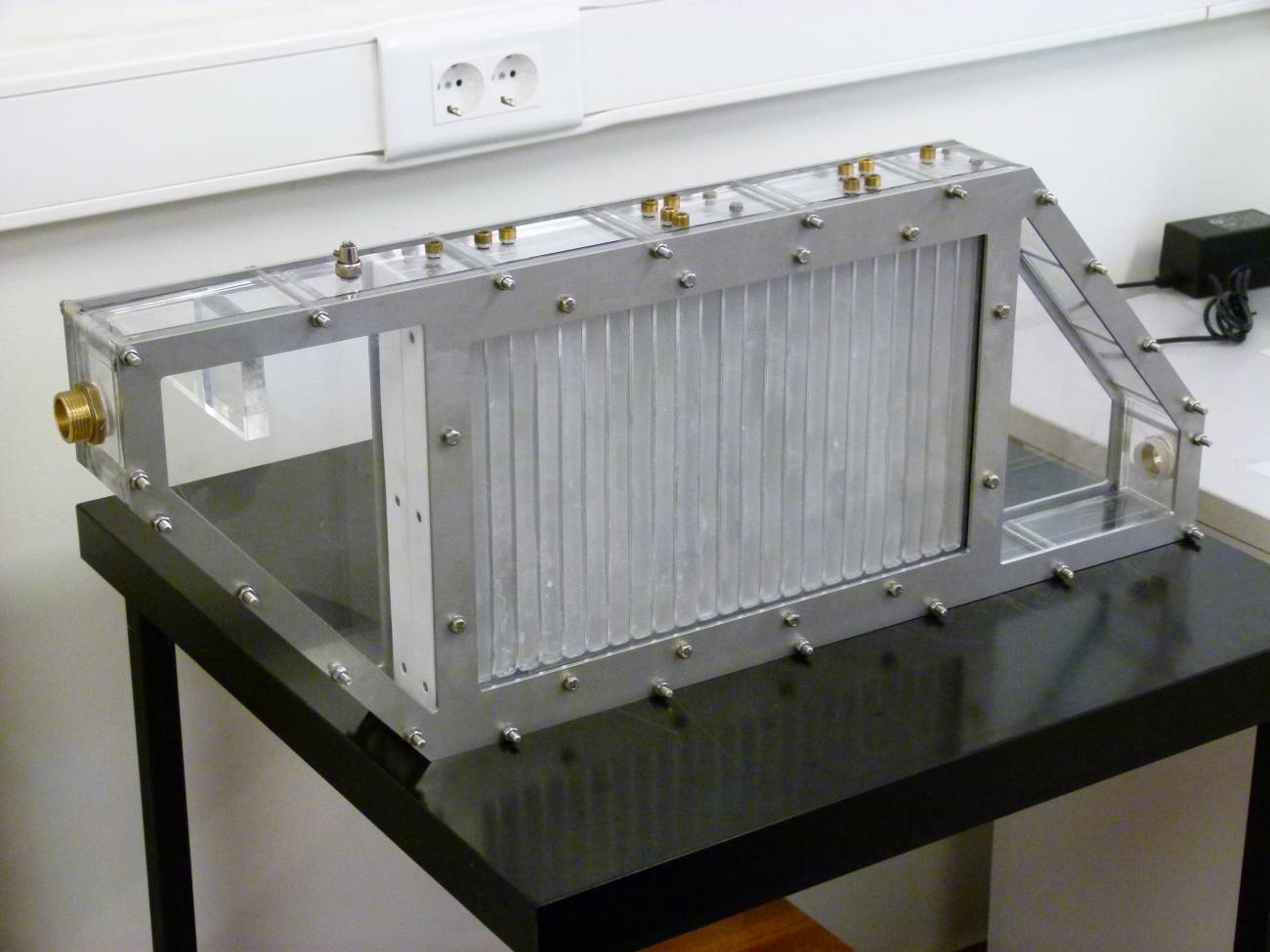

El grupo de investigación de la UPV/EHU ENEDI ha desarrollado un prototipo con un 50% menos de volumen y más flexible en su diseño, con forma prismática, fácil de integrar en edificios y con un óptimo uso del espacio. Su naturaleza modular permite, además, variar el diseño con facilidad.

Calor latente

El sistema se basa en el empleo del calor latente del cambio de fase sólido-líquido de unos materiales conocidos como PCMs (Phase Change Materials). “Estos materiales tienen la capacidad de que cuando los calentamos, llegados a su temperatura de cambio de fase, empiezan a cambiar de estado, y posibilitan, manteniendo la temperatura prácticamente constante, almacenar una cantidad de energía muy elevada; así, conseguimos mucha más densidad energética, con menores pérdidas de calor al ambiente”, explica Campos.

El dispositivo utiliza una parafina comercial que se funde en torno a 60 ºC, “muy estable y con una larga vida útil”, precisa Campos. La parafina se encapsula en el interior de placas de aluminio, que se disponen formando canales entre ellas. El proceso de carga y descarga térmica se realiza haciendo circular agua a través de dichos canales, con lo que el agua caliente cede calor a las placas durante el proceso de carga, fundiendo el material encapsulado, y, a la inversa, se hace circular agua fría por los canales, de manera que se recupera el calor almacenado y se solidifica la parafina.

La propuesta de Campos resuelve uno de los problemas que presentan los PCMs, que, debido a su baja conductividad térmica, suelen necesitar periodos muy largos para ceder el calor acumulado. “Nuestro diseño se basa en placas metálicas muy finas, que permiten extraer el calor con una velocidad similar a la de los tanques de agua”, concluye.

Dispostivo compacto y modular

Para este investigador, uno de los mayores atractivos del sistema radica en su naturaleza compacta y modular. Los tanques de agua deben ser cilíndricos y esbeltos (delgados y altos) para que su funcionamiento sea óptimo. “Nosotros podemos conseguir formas mucho más compactas, prismáticas, integrables en cualquier esquina, incluso dentro de un falso techo”, comenta. “Todo ello hace que nuestra propuesta sea más que una alternativa al tanque de agua, ya que ofrece la posibilidad de instalar un dispositivo de almacenamiento de energía térmica en lugares y en aplicaciones donde antes, por falta de espacio, no era viable la instalación de un tanque de agua”, añad.

Actualmente se está trabajando en la fabricación de un prototipo a escala real que se integrará en la instalación experimental del Laboratorio de Control de Calidad en la Edificación (LCCE) del Gobierno Vasco, “para estudiar cómo responde el equipo bajo condiciones de operación real”.

Campos se muestra optimista sobre la competitividad del dispositivo: “Tenemos algo que puede ofrecer las suficientes ventajas técnicas para que, independientemente del precio final, sea una propuesta atractiva”. El grupo trabaja ya con otros posibles PCMs que permitan una mayor capacidad de almacenamiento y tengan un menor coste; entre otros, con ácidos grasos y otros materiales orgánicos.

Fruto de esta investigación, hay actualmente una patente internacional en tramitación:
